Z-SHAPE

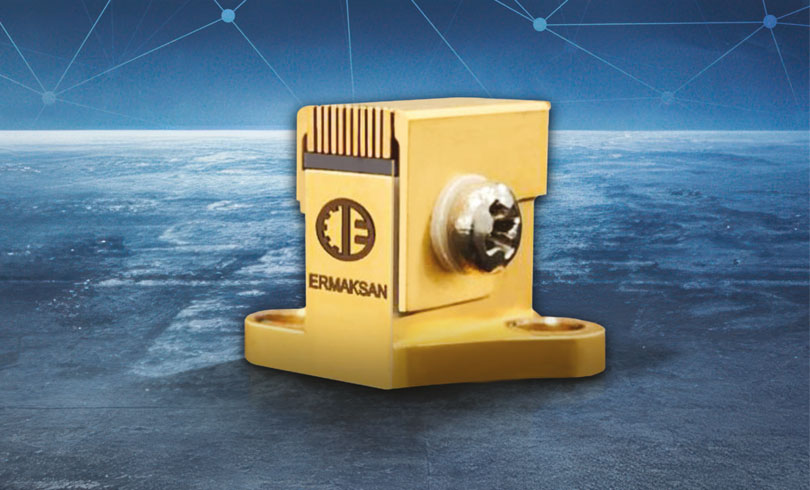

Yüksek verimi, sert lehim paketleme teknolojisi, yüksek bar hizalama hassasiyeti, kompakt tasarımı ile yüksek sıcaklıkta katıhal lazer pompalama uygulamaları için ideal olan Ermaksan Lazer Diyot Stack Modül ELD-808-1000Z, yüksek optik çıkış gücü sayesinde daha az modül ile yüksek enerji gerektiren uygulamalar için sınıfında en iyi konumdadır.

Uygulamalar

• Güdüm Sistemleri İçin İşaretleme
• Uzak Mesafe Ölçümü
• Gece Görüş İçin Aydınlatma
• Yüzey İyileştirme

Teknik Özellikler

Optik

• QCW Optik Güç: >1000 W (120A, 25Hz, 220µs, @25°C)
• Merkez Dalga Boyu: 808 nm (120A, 25Hz, 220µs, @50°C)
• Dalga Boyu Toleransı: ±3 nm (120A, 25Hz, 220µs, @50°C)
• Spektral Genişlik: ≤3 nm

Elektriksel

• Elektrik-Optik Verim: ≥%50 (120A, 25Hz, 220µs, @25°C)
• Eşik Akımı: ≤22 A
• Çalışma Akımı: 120 A
• Atım Genişliği: ≥200 µs
• Görev Döngüsü: ≥%0,5
• Çalışma Gerilimi: <19 V (120A, 25Hz, 220µs, @25°C)

Isıl

• Çalışma Sıcaklığı: -40 / +70 °C
• Saklama Sıcaklığı: -40 / +85 °C
